#3 Le Proto

[widgetic-description-dots id=5b5c609becb2a19d418b4569 autoscale=on width=900 height=500 resize=fill-width]

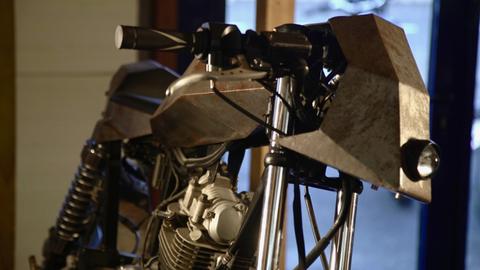

proto

Cette réalisation est avant tout un exercice.

La moto est entièrement réalisée à la main, du cadre à la tringlerie de levier de vitesse, en passant par le carénage : réservoir, selle et tête de fourche.
Le moteur est celui d'un 125 SR Yamaha, les roues et la fourche viennent d'une TZR 50 Yamaha.
Le cadre est en tubulure carrée de 40 mm de section et 2,5 mm d'épaisseur.
Le carénage est réalisé sur des plaques d'acier de 2mm d'épaisseur.



essais du proto



Processus de travail:
Pour le cadre comme pour les pièces de carénage, dans un premier temps, des patrons en bois ou en carton ont été réalisés afin de dessiner la ligne, trouver les solutions techniques.
Ensuite, un modèle 3D est dessiné à partir de ces patrons afin d'en découper au laser les éléments à souder ensemble.

modelisation 3d fabrication avant proto proto proto
